整流桥堆与微型手摇交流发电机三根线的连接方法

整流桥堆与微型手摇交流发电机三根线的连接方法

　　整流桥堆应用于电子电路上，对于电路的安装，今天就拿微型手摇交流发电机为例子，整流桥堆与微型手摇发电机主要是连接三根线，具体操作如下：

　　在整流桥堆安装中，手摇交流发电机输出三根线，说明采用的是三相三线制输出。输出的是无零线的三相电。

　　把三相交流电整流为直流电，最好使用三相桥式整流设备（要保证整流桥的输入、输出电压及输出电流符合要求）。

　　连接方式很简单：发电机的三根线与整流桥的排在一起的三个接头任意连接起来即可。整流桥的另外两个接头就是直流电的输出端（有+号的是正极，有-号的是负极）。

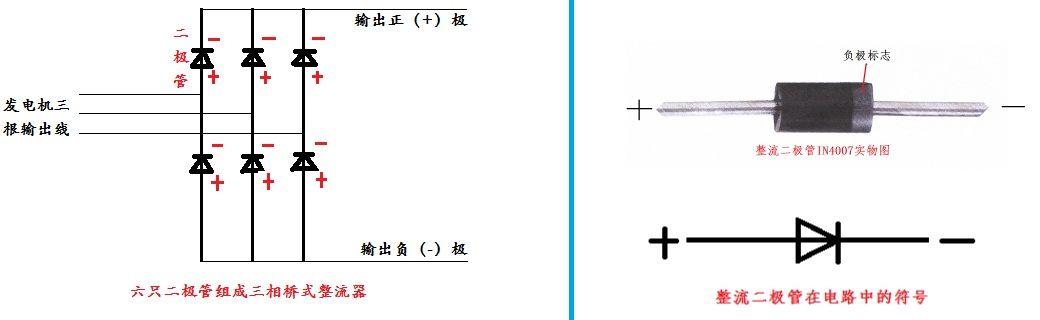

　　如果没有合适的三相整流桥，可以使用6只整流二极管连接起来组成三相桥式整流电路。二极管的选择标准是：耐压最好在发电机最高输出电压的2倍，额定输出电流也要大于负载的额定电流。而且要注意二极管的散热要求。

　　整流桥堆电路在安装时，除了外观判断外，测量安装结果要使用万用表。若想了解更多的整流桥堆知识，欢迎来电我司，我司将竭诚为您服务。
