同步整流和异步整流，到底有什么不同？

同步整流采用低内阻的功率MOS管降低续流损耗，异步整流由高边MOS管和续流二极管组成。同步整流在轻负载时稳定连续工作，但电路复杂；异步整流设计简单，大电流时效率低，但输入电压高时效率高。两者各有优缺点，需根据应用场景选择。

同步整流和异步整流，到底有什么不同？

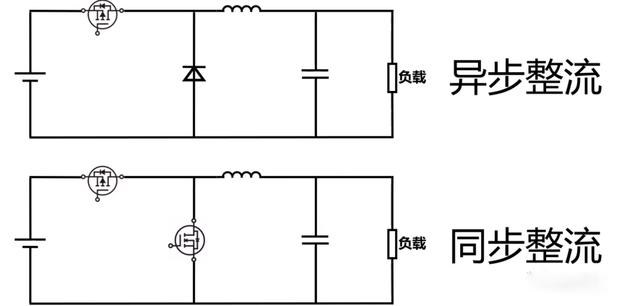

同步整流：采用低内阻的功率MOS管，取代异步整流中续流二极管以降低续流损耗。

异步整流：由一个高边MOS管，加一个续流二极管组成。

那这两者有什么区别呢？

我们可以这么区分。

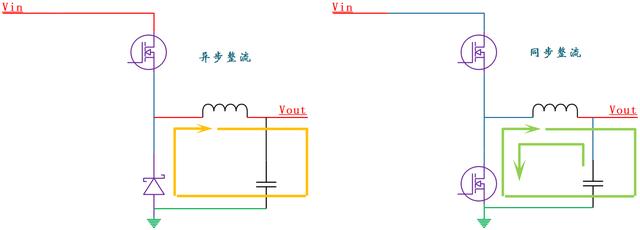

上下管都是MOS管的 DCDC，就是同步的，只有一个上管的，下面需要增加一个肖特基二极管的 DCDC就是异步的。

异步整流：当降压比高时，续流二极管的导通时间长，如果Vout低，整体损耗比例会因为续流二极管的VF而变大。

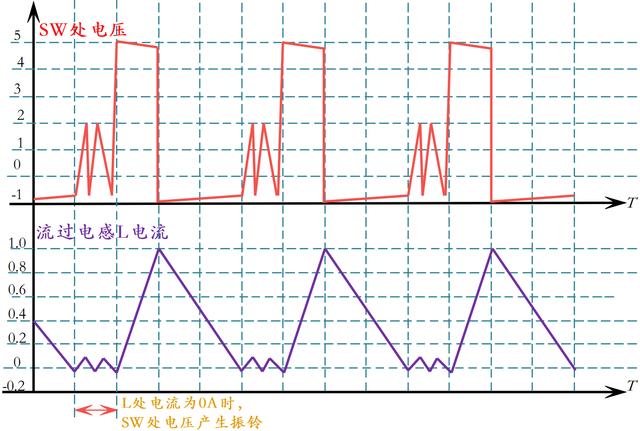

比如说当输入电压为5V，输出电压为1V，振荡频率为1MHZ，电流通过二极管只朝一个方向流动，变成不连续工作，随后产生振铃。

同步整流：轻负载时电感电流有时会变为0A，电流通过MOS逆流，维持并稳定连续工作。

当开关电源的输入电压为5V以下，输出电流较大时，采用肖特基二极管整流，功耗会很大，这种整流方式，会让电源效率大幅度的下降。

那两者有什么优缺点呢？

异步整流

由于二极管的电压降是恒定的，因此当流经的电流很大时，二极管上的功率损耗占比会变小，这也导致在大电流时，DC-DC的工作效率会比较低，但输入电压比较高时却是可以的。

这是因为输出电压高，二极管的正向导通压降所占的比重小，对效率的影响比较低。

异地整流属于自然整流，相比同步整流，因为没有下边的MOS管，所以不需要对特殊的控制电路进行同步，因此在设计上会比较简单。

同步整流：MOS管的 Rdson 非常小，也就是说 MOS 管在导通后的压降会很低。

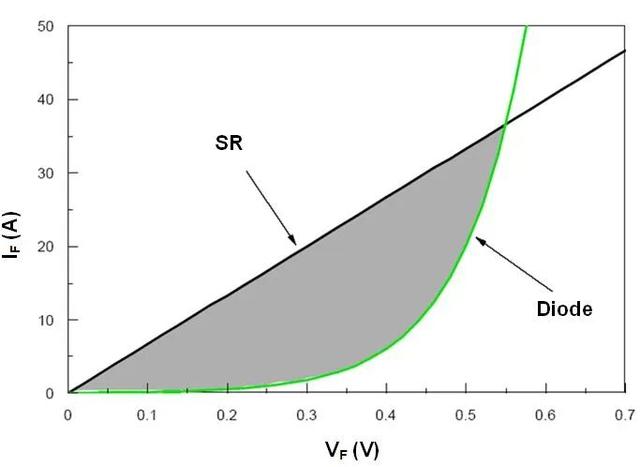

MOSFET 和二极管之间的 I-V 特性差异

在相同条件下，它的导通压降远远比肖特基二极管的正向导通压降小很多，所以MOS管的损耗功率会比二极管小。

但是同步整流中，上下MOS管需要用到额外的驱动电路，让上下两个MOS管能够同步，而非同步的二极管是自然整流的，不需要额外添加驱动控制电路，所以对于非同步，同步的电路会更复杂一些。

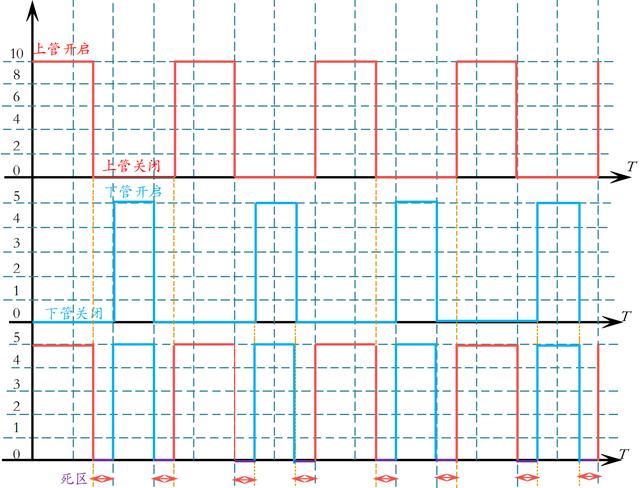

这里要注意，由于MOS管有开关时间，上下MOS管要留有死区时间，如果上管的关断时间与下管的开通时间有重叠，会造成上下管同时导通产生贯通电流现象，MOS管则会因为电流过大而损坏。
