瞬态抑制二极管TVS的命名法则

瞬态抑制二极管TVS的命名法则

瞬态抑制二极管是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。

　　在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。反映速度快(为pS级),体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。

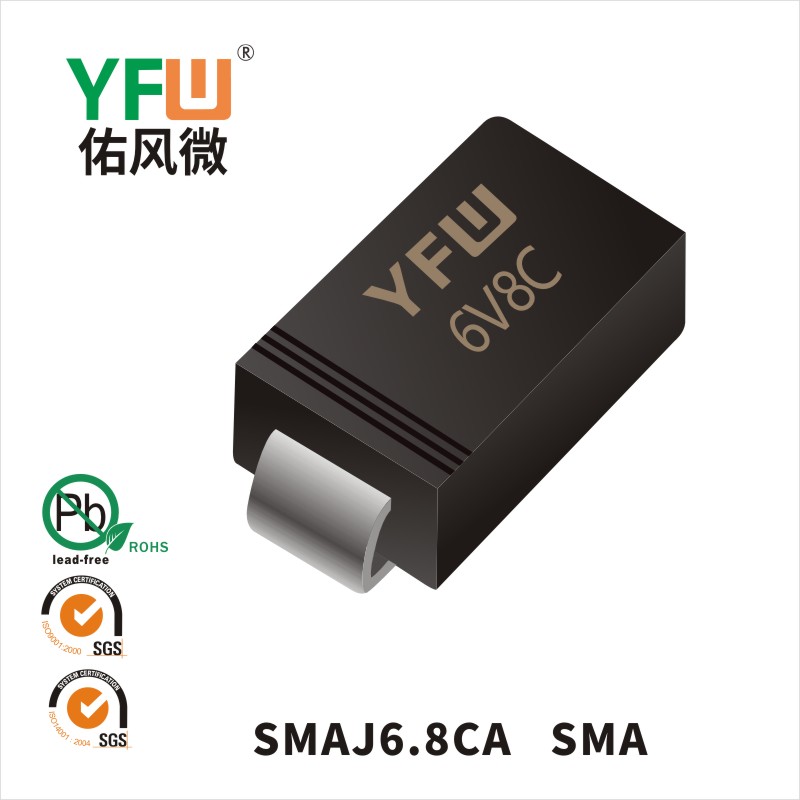

　　瞬态抑制二极管TVS的命名法则

　　1、检测二极管的方法

　　用万用表R×1k挡测量管子的好坏

　　①对单极型的TVS,按照测量平凡二极体的方法,可测出其正、反向电阻，一般正向电阻为4k5左右,反向电阻为无限大。

　　②对双向极型的TVS,任意调换红、黑表笔测量其两引脚间的电阻值均应为无限大,否则,申明管子机能不良或已经损坏。

　　2、TVS在电路应用中的典型例子:

　　直流电中选用举例:

　　整机直流工作电压12V,最大允许安全电压25V(峰值),浪涌源的阻抗50MΩ,其干扰波形为方波,TP=1MS,最大峰值电流50A。

　　交流电路应用举例：

　　直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击(雷电感应产生的瞬变电压)所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1～1.2倍来选取TVS管的最大反向工作电压VRWM。下图给出了一个微机电源采用TVS作线路保护的原理图

　　1.在进线的220VAC处加TVS管抑制220V交流电网中尖峰干扰。

　　2.在变压器进线加上干扰滤波器,滤除小尖峰干扰。

　　3.在变压输出端VAC=20V处又加上TVS管,再一次抑制干扰。

　　4.到了直流10V输出时还加上TVS管抑制干扰。
