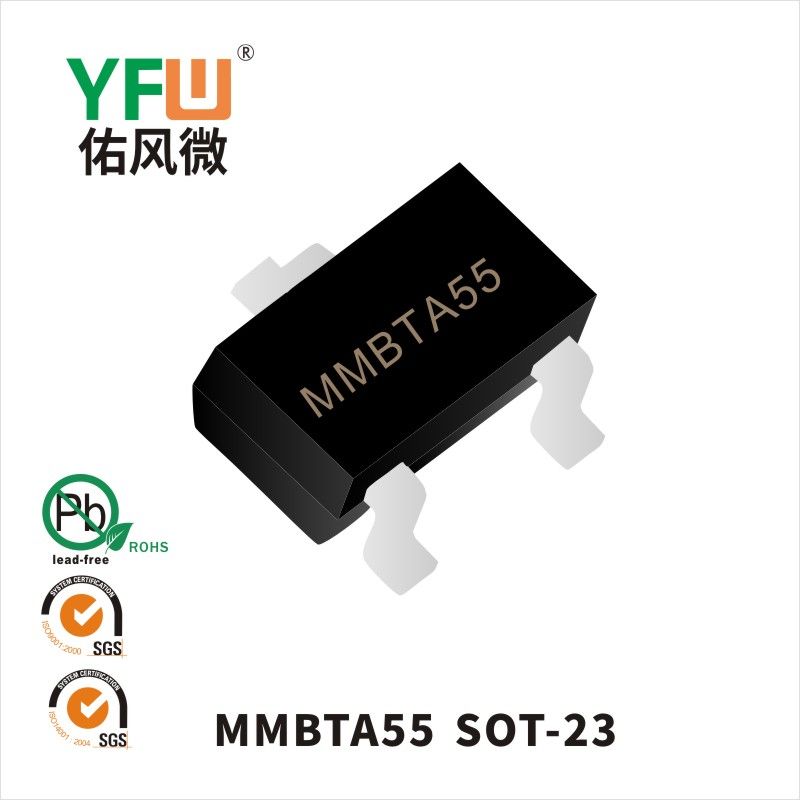

三极管的三种工作状态

三极管的三种工作状态

1.截止状态:三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时便失去了电流放大作用,集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

2.放大状态:当加在三极管发射结的电压大于PN结的导通电压，三极管的发射结正向偏置,集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用。

3.饱和导通状态:当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。
