如何快速区分Buck、Boost、Buck-Boost三种基础拓扑？

本文介绍了DC-DC转换电路中的三种基础拓扑：Buck降压电路、Boost升压电路和Buck-Boost升降压电路。它们的电路组成和工作原理不同，但都涉及到开关管、电感、电容等器件。通过控制开关管的PWM波占空比，可实现输出电压的升降。

如何快速区分Buck、Boost、Buck-Boost三种基础拓扑？

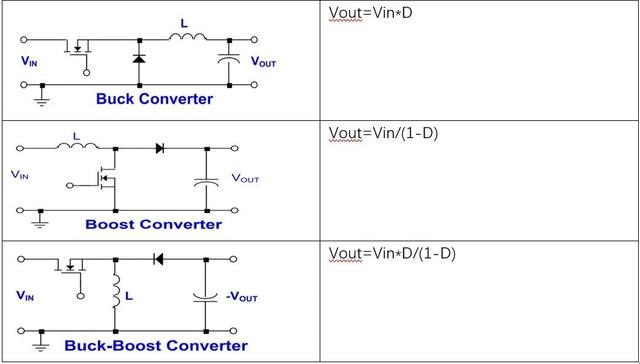

提到DC-DC，我们知道这三种电路。

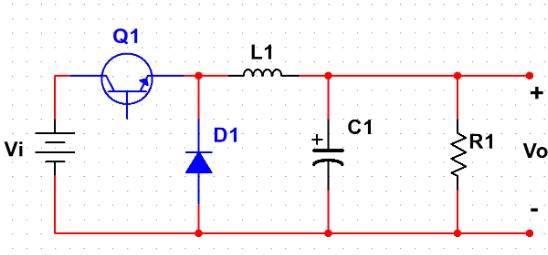

Buck电路，又叫做降压电路。是一种常见的非隔离DC-DC转换电路，但是它只能降压。

它主要由开关管Q1，续流二极管D1，储能电感L1，输出滤波电容C1及负载电阻R1组成

当Q1为高电平时，Q1导通，D1反向截止，电流流经电感向负载供电，此时电流逐渐上升，但由于电感左边为正，右边为负的自感电势，电流被阻碍上升。电感将电能转化为磁能进行储存。

当控制电路脉冲为低电平时，Q1关断，由于此时L中的电感无法突变，所以电感两端变成，左负右正的感应电动势，随后阻碍电流下降，D1正向偏置导通。

当L中的电流经过D1构成回路电流值会逐渐下降，L中储存的磁能会转化为电能，释放给负载R1。

注意，这里的电容是滤波电容（C1），有没有伙伴知道它的作用呢？

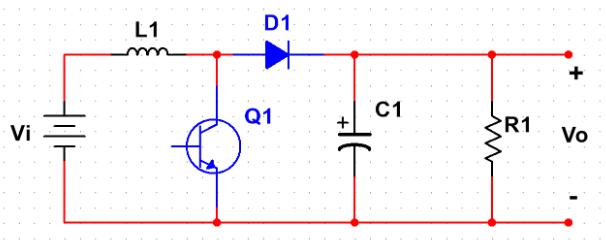

接下来看Boost电路，它又叫升压电路。

电路器件与Buck电路是一样，但又有所不同，电感L1在输入侧，叫做升压电感。

当Q1导通时，输入电压对电感进行充电，回路：Vin---电感L---开关管Q1。

当Q1关断时，输入能量和电感能量同时向输出提供能量，回路是：输入Vi→电感L→二极管D→电容C→负载RL，此时，负载的供电电源相当于输入电压加上电感的感应电动势，于是实现了升压。

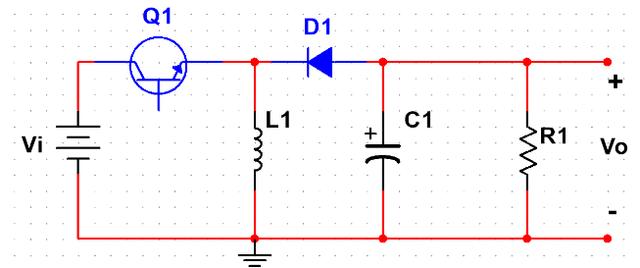

Buck-Boost电路，也叫作升降压电路。

我们可以把它看作Buck变换器和Boost变换器的串联，但是合并了开关管。它的输出电压可低于或高于输入电压，是一种单管直流变换器。

当Q1导通时，输入电流经过电感直接到地，右端的输出由电容放电来维持。

当Q1关断时，电感电流从地流向负载和电容，在流经二极管后回到电感，这个就是电感释放能量和电容充电的过程。

那么，输出电压是降压还是升压呢？

这和控制开关管的PWM波的占空比，有很大关系。如果占空比大于1/2，那就是升压；反之则是降压。
