MOS管实战之如何实现大电流的单向导通电路和RC电路应用疑惑?

日期:2025-03-05 分类:产品知识 浏览:192 来源:广东佑风微电子有限公司


如何实现大电流的单向导通电路?

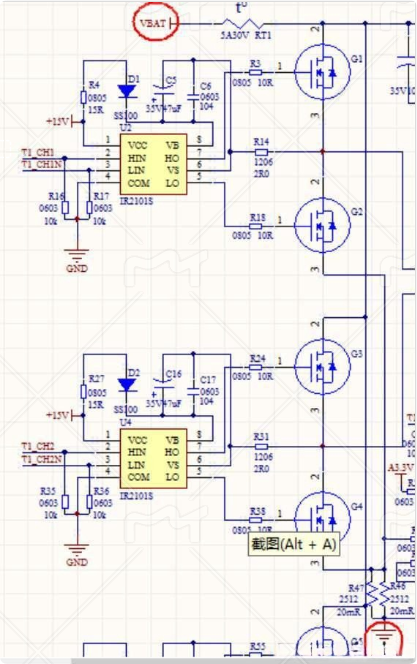

用四个MOS管搭了个H桥电路来驱动直流电机,现在的问题是在断电的情况下,外力转动电机会发电回流到主电路VBAT中

问:有没有合适的方法解决这个问题呢?

MOS管RC电路应用疑惑

在功放的输出端(推挽输出),RC电路主要还是要减小电压对MOS管的冲击。

An LC filter on the output of the Class-D amplifier can be used to attenuate the ringing. reducing radiated emissions. However, this does not reduce the voltage stress on the power MOSFETS.

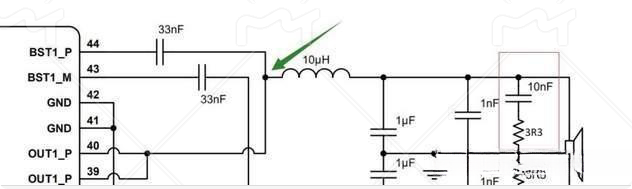

问:如果是这样的话,功放芯片的推荐电路拓扑中,RC电路(3.3Ω+10nF),不是应该LC电路之前(绿色箭头处)更好吗?怎么接到了LC之后靠近负载扬声器的地方?

【上期问题解答】

1.图中Q2和Q4是没法导通的。NMOS管能不能导通主要看栅源极压差或者栅漏极压差,只要电压够了就能导通,图片中源极下面有个10K电阻,所以NMOS基本是没法导通的;

2.NMOS是N沟道的,能够双向导通,只要栅极与其他两端电压差足够就行
