问题一、如果MOS管的GS端的结电容充电后没有电阻放电，那MOS管会一直开通吗？

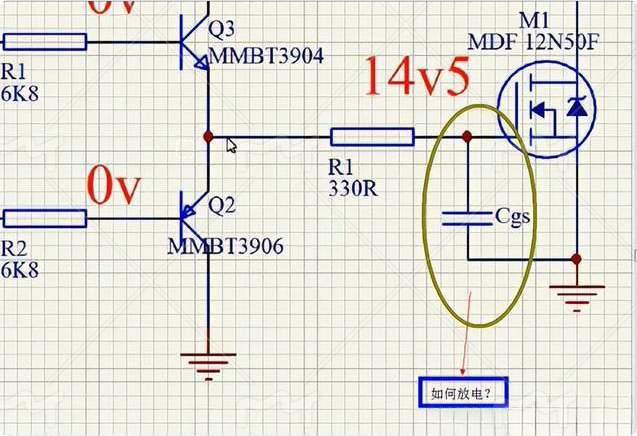

一般我们设计这个MOS管的驱动电路的时候，这个MOS管的gs端有一个寄生结电容，通常在设计电路时让这个gs端开通后，当关闭时还需要把这个Gs端的电容的电放电，那么使用一个电阻，我们现在有个问题：
假如这个我不设计一个放电电阻，这个gs端的结电容是不是一直会存在这个开通电压值？那么这个MOS管是不是会保持一段长时间的开通？

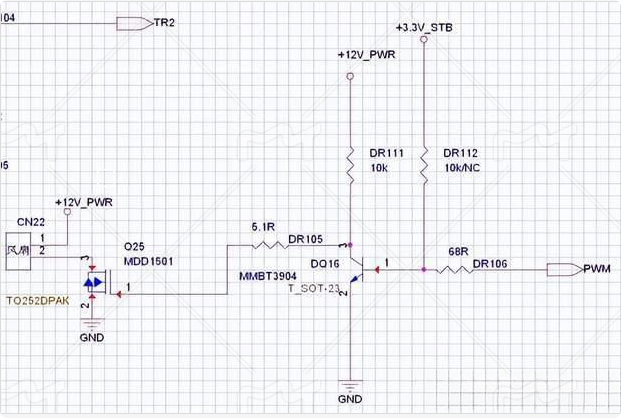

问题二、我用一个NPN三级管驱动一颗NMOS 输入是PWM的方波 如图 怎么在MOS管的G极变成了尖波
我用一个NPN三级管驱动一颗NMOS 输入是PWM的方波 如图 怎么在MOS管的G极变成了尖波

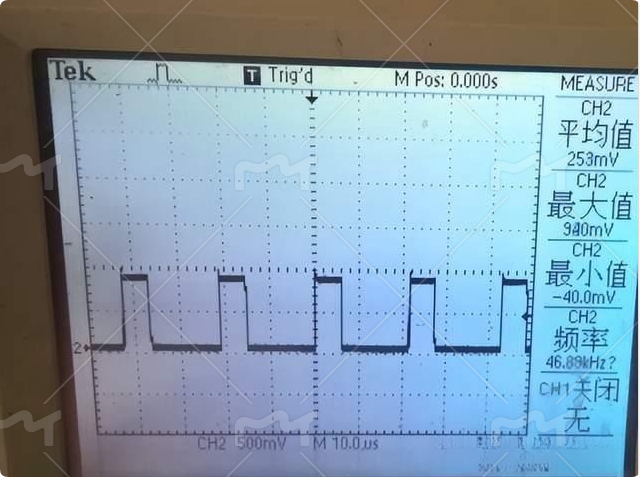

输入PWM信号

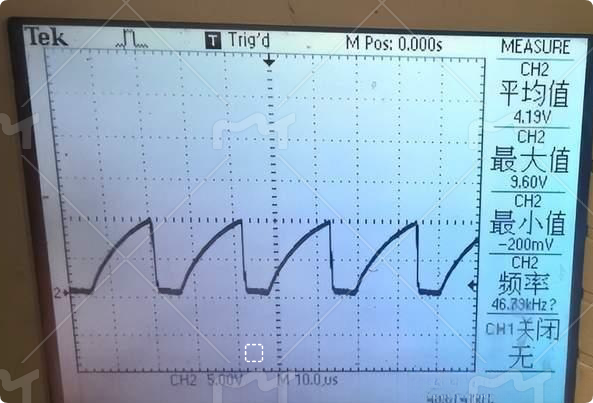

MOS管G极
麻烦看看 难道是因为MOS管的寄生电容引起的 我要怎么改电路才能好点。
注：我在风扇的两端并联了一个220uf的大电容 原理图里面没有画上去，已经消除了风扇的感性到mos管d极的已经接近直流了，我现在纳闷的是怎么在mos管g极变成了尖波，理论上应该是方波而现在的现象是高电瓶没有马上高上去好像有个充电过程怎么消除。
上期解答：
上期解答一、MOS管G端到地是存在一个阻抗的，一般在MΩ级以上，所以放电会很慢，建议还是接个10K左右的电阻。
上期解答二、DR111，10K值太大了，改1K波形会好很多
