您知道MOS 管栅极驱动波形为何振荡？如何应对？

您知道MOS 管栅极驱动波形为何振荡？如何应对？

在驱动 MOS 管时的理想状态下，MOS 管极驱动波形是一个相对平滑的脉冲信号，

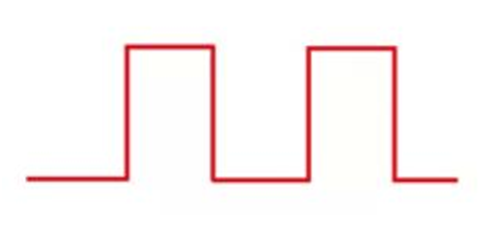

理想方波

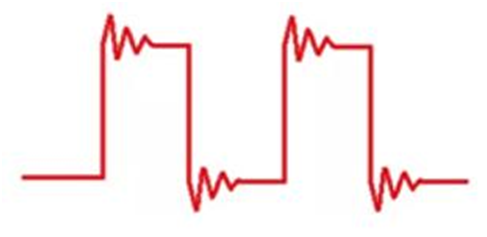

实际方波

但实际测得的 Ugs 波形常常都是带振荡的，而这会产生噪声干扰与额外功率损耗。

那你知道为什么会形成振荡吗？

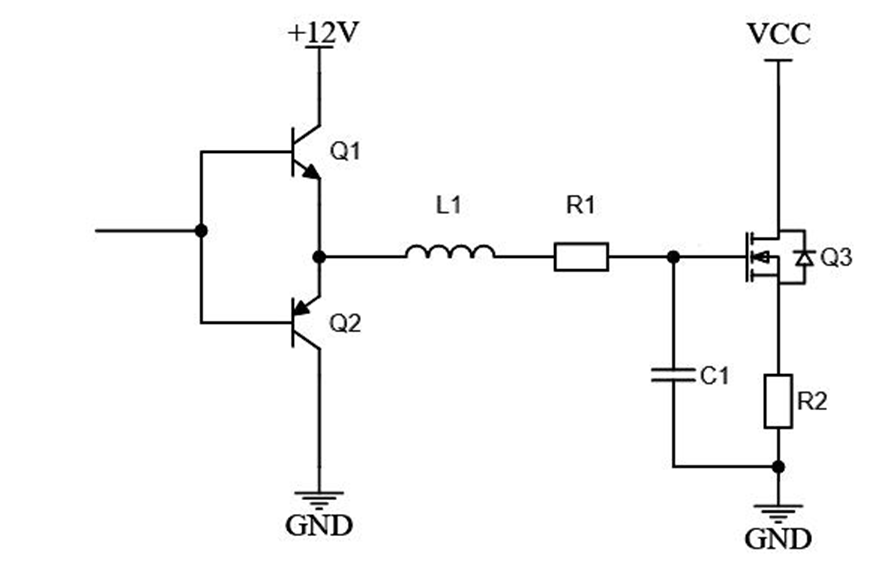

（如图所示）为了向MOS管提供足够驱动电流，一般会用推挽电路，如三极管 Q1、Q2。实际线路中会存在感抗和电阻，如图的等效电感 L1、等效电阻 R1，且 MOS 管 GD、GS 间有寄生电容（等效为 C1）。L1 和 C1就形成了谐振振荡电路，因 R1 极小无法起阻尼作用，导致在驱动脉冲上升沿、下降沿形成振荡波形。

为抑制振荡，通常在栅极串联驱动电阻，且 PCB 走线时该电阻应尽量靠近栅极。而栅极驱动电阻取值大小对振荡是有影响的：

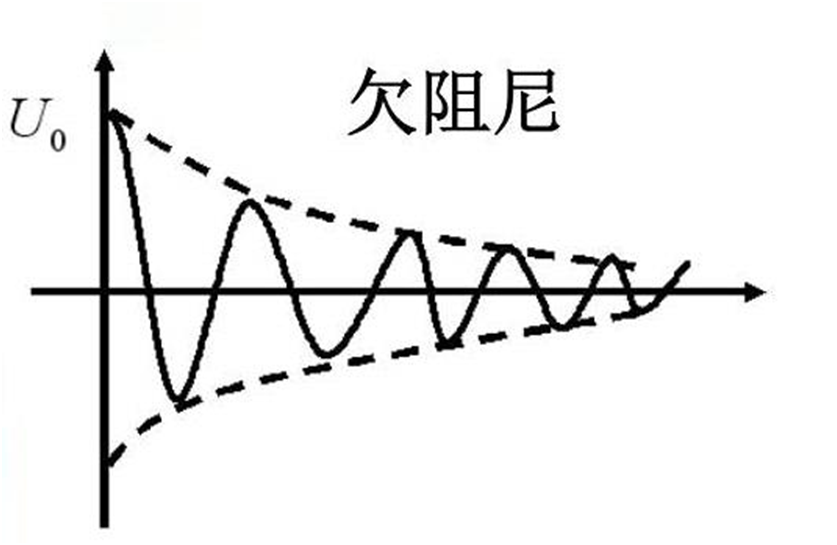

当栅极开通驱动电阻太小（欠阻尼状态），抑制不了振荡；

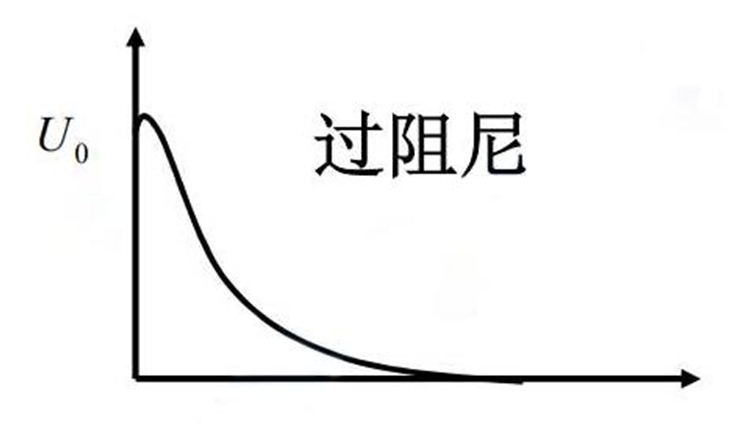

取值过大时（过阻尼状态），MOS 管开通时间长，开关损耗大。

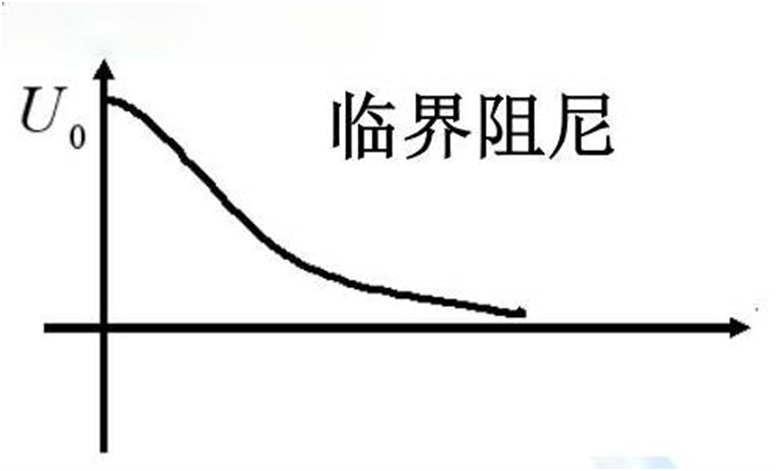

因此，最理想是临界阻尼状态，此时栅极驱动电阻能抑制振荡且不致使 MOS 管开通时间加长。

同时，设计 PCB 时应使栅极连接走线尽量短且不弯折以减少驱动脉冲波形振荡及寄生电感值。
