MOSFET桥式整流器在PC电源中的应用

日期:2025-02-07 分类:产品知识 浏览:326 来源:广东佑风微电子有限公司


#MOSFET桥式整流器在PC电源中的应用

一、定义

MOSFET桥式整流器是一种采用MOSFET器件实现的桥式整流电路用于将交流电转换为直流电。主要由四个MOSFET组成,可以实现高效的电能转换。

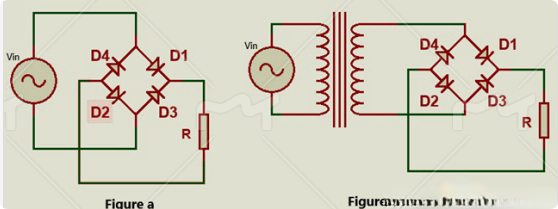

整流桥电路图

二、工作原理

当输入的交流电为正半周时

MOSFET1和MOSFET4导通MOSFET2和MOSFET3截止,此时电流从输入端流向输出端;

当输入的交流电为负半周时:

MOSFET2和MOSFET3导通MOSFET1和MOSFET4截止,此时电流依旧是从输入端流向输出端。

通过这种切换MOSFET桥式整流器将交流电转换为直流电实现了交流电信号的正负半周期均可导通,从而完成整流功能。

三、MOSFET桥式整流器的优缺点

相比传统的二极管整流,MOSFET桥式整流有以下优势:

1. MOSFET 的导通电阻较小,在整流过程中功率损耗较低,整流效率更高。

2. 可控性比较强,能够实现更精确的电压和电流控制。

3. 寿命更长,高温工作环境下更加稳定。

但其也存在一定的缺点

1. 在开关(导通与截止)过程中,存在电磁干扰。

2. 输出电压时存在纹波,对后续电路存在一定的影响。

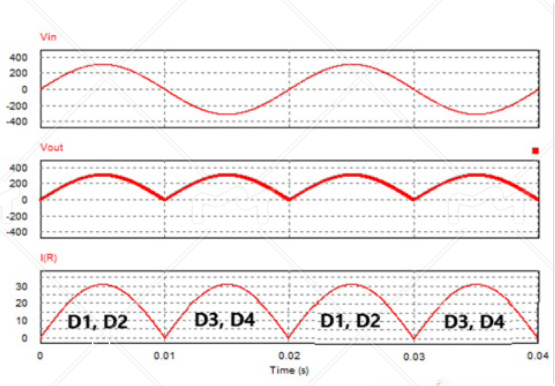

输出电压电流波形

四、MOSFET桥式整流器在PC电源中的应用

MOSFET桥式整流器常用于PC电源,它可以通过将交流电转换为直流电供电脑内部各个部件使用。

可以提高电源的效率和可控性,与此同时能够减小电源的体积。

过桥式整流的工作方式(上面已经提到)MOSFET桥式整流器可以将输入的交流电转换为直流电,并且输出电压的纹波较小,效率较高。

在这里需要注意,在工作时需要配合滤波电容使用,起到减小输出电压的纹波的作用

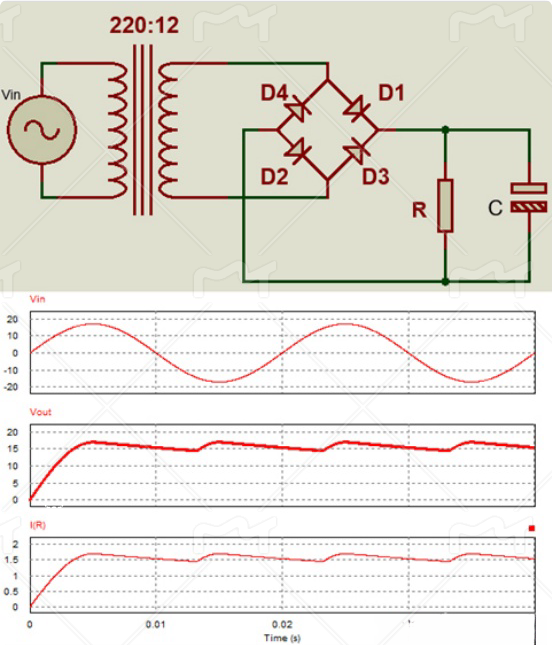

带滤波电容的桥式整流电路
